变压器油是变压器内部重要的绝缘材料，油品质量直接影响到变压器的电气性能和运行寿命。在运行中，变压器油在电气设备中因受湿度、光线、金属催化、水分及电场等因素的影响，会生成羧酸、醇等亲水极性物质在油－水界面的定向排列会改变界面上分子排列状况，从而降低界面张力。因此，界面张力是变压器油标准中的一项重要指标，能够反映新油在精炼时的纯净程度和在运行中油的氧化程度。

实验仪器

仪器：本文采用摩登7表面张力仪型号Delta-8测定界面张力。

方法：不同产品标准所采用的界面张力检测方法不同，具体如表1和2所示。可以看出，各方法的测量原理相同，测定绝缘油的界面张力的方法大都采用的是圆环法，主要区别就是界面形成后即非平衡条件、接近平衡条件及平衡条件下测试的保持时间不同。

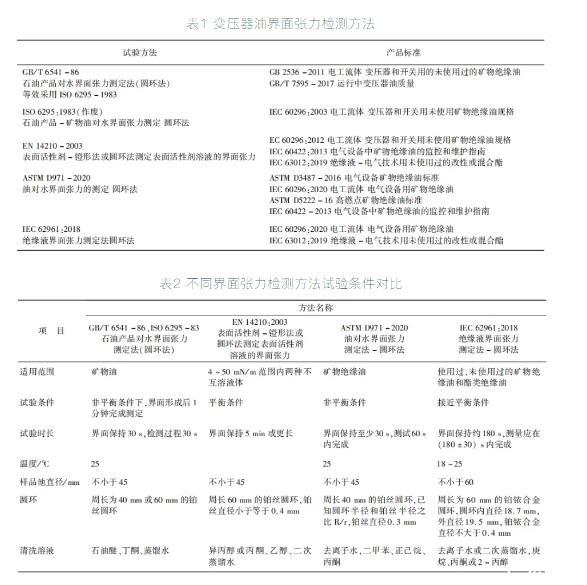

表1变压器油界面张力检测方法

表2不同界面张力检测方法试验条件对比

结论与讨论

由表3和图1可得，界面张力均随界面保持时间延长而降低。其中，新变压器油的酯类油比矿物油的界面张力低很多，这是由于酯类油的分子结构具有亲水性，使其界面张力相应减小。

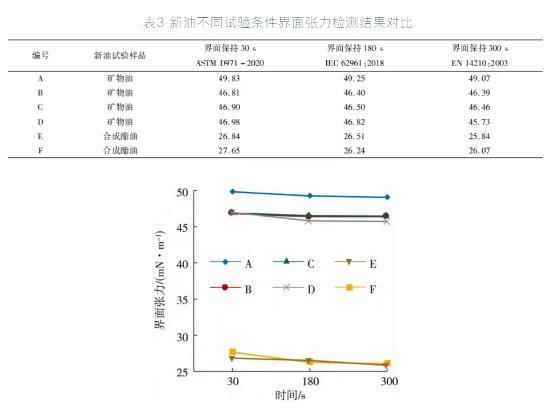

表3新油不同试验条件界面张力检测结果对比

图1新油的界面张力随时间变化曲线

表4和图2试验结果表明，老化后的矿物油和酯类油的界面张力也随界面保持时间延长而降低。与新油比，老化后变压器油的界面张力均比新油的界面张力低，尤其是矿物油D油的界面张力从新油46mN/m左右降至16mN/m左右。表3数据显示该样品抗老化、氧化性较差，因此容易生成醛、酮、羧酸等老化产品，而这些老化产物均为极性物质，在油水界面上做定向排列，从而使油品老化后油水间界面张力降低。E和F油为合成酯变压器油，虽然本身界面张力不高，但其氧化稳定性较好，老化前后界面张力变化不明显。

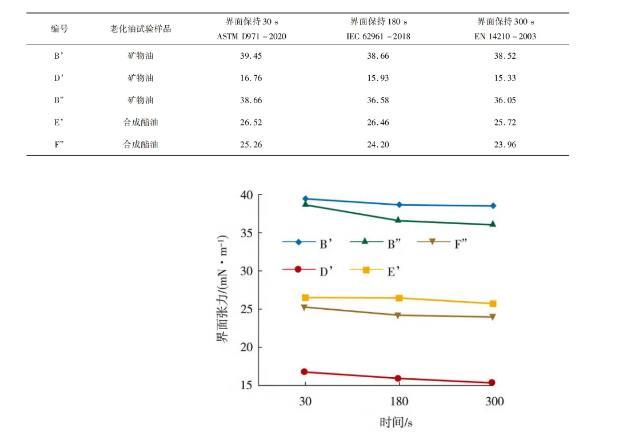

表4老化油不同试验条件界面张力检测结果对比

图2老化油的界面张力随时间变化曲线

对比图3和图4发现，老化油界面张力随着两相界面的保持时间呈较明显下降趋势，说明这一过程在老化变压器油中比在新变压器油中更为明显。

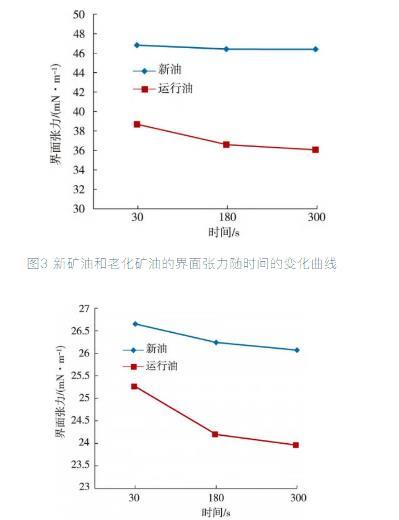

图3新矿油和老化矿油的界面张力随时间的变化曲线

图4新酯类变压器油和老化酯类变压器油界面张力随时间变化的曲线

IEC62961:2018方法介于ASTMD971方法和EN14210方法之间，在界面形成180s时测量界面张力更加符合实际，同时测量时间对测量结果影响较小。从图3和图4也可以看出，老化油的界面张力随时间变化较为明显，主要表现在界面张力曲线从30s到180s的变化斜率较大，而在界面形成的180s时测量界面张力数值与300s的测量数据很接近，可以提供一个较为真实的界面张力值，并且检测时间相对较短。

新颁布的变压器油国际标准IEC60296:2020《电工流体电气设备用矿物绝缘油》，其界面张力检测规定采用ASTMD971-2020方法和IEC62961:2018两种方法，为了得到更有效的数据和满足实验室快速高效的日常检测工作，推荐采用IEC62961:2018方法为宜。

结论

界面张力是反映变压器油精制过程中洁净程度的指标，并与油品的老化程度密切相关。国内外检测变压器油界面张力方法的主要区别在于界面形成后的保持时间不同。

实验室通过采用圆环法考察测量时间对界面张力值的影响，结果表明老化油的界面张力受时间影响较为明显，同时也说明变压器油的界面张力与油的劣化程度密切相关。

通过考察不同方法测量时间对测量结果的影响，推荐采用IEC62961:2018方法对变压器油进行界面张力的检测，该方法既能减小因测试时间不同而引起的误差，又能快速进行检测。
